Тороидальные трансформаторы давно завоевали популярность в России благодаря своей компактности и высокой эффективности. Они используются в бытовой технике, аудиоаппаратуре и промышленных установках, где важны минимальные потери энергии и низкий уровень шума. Если вы занимаетесь самостоятельным монтажом электрооборудования или ремонтом, понимание схемы подключения тороидального трансформатора станет ключом к успешной работе. На https://radaelectron.ru/product/toroidalnye-transformatory/ вы найдете подходящие модели от российских производителей, адаптированные под наши стандарты напряжения и нормативы ГОСТ.
Эти устройства отличаются от традиционных сердечников тем, что обмотки наматываются на кольцевой сердечник, что снижает магнитные утечки и повышает КПД до 95-98%. В 2025 году спрос на них вырос из-за перехода многих российских предприятий на энергоэффективное оборудование в соответствии с федеральными программами по энергосбережению. Но чтобы трансформатор работал надежно, важно правильно спроектировать схему подключения, учитывая мощность, тип нагрузки и меры безопасности.

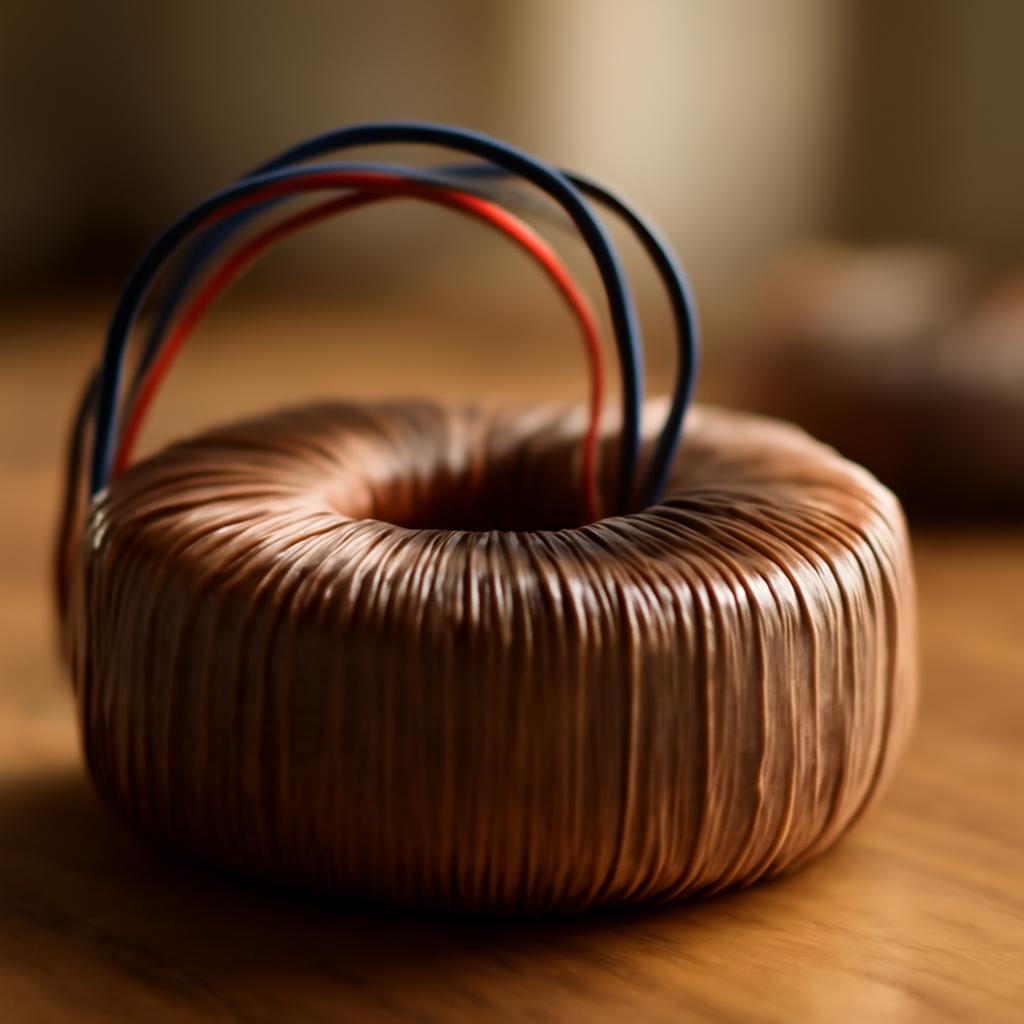

Иллюстрация типичного тороидального трансформатора, используемого в российских электросетях
Основные принципы работы тороидального трансформатора
Перед тем как перейти к схеме подключения, стоит разобраться в устройстве трансформатора. Он состоит из ферромагнитного кольцевого сердечника, первичной и вторичной обмоток, а также изоляционных элементов. Первичная обмотка подключается к сети 220 В (стандарт для России), а вторичная выдает нужное напряжение для нагрузки. Ключевой особенностью является равномерность магнитного потока, что минимизирует нагрев и вибрацию.
«Тороидальный трансформатор обеспечивает на 20-30% меньше электромагнитных помех по сравнению с обычными моделями, что критично для чувствительной электроники.»
В российском рынке лидируют производители вроде Рада Электрон или Электротехника, предлагающие трансформаторы с мощностью от 10 ВА до 5 к ВА. При выборе учитывайте класс изоляции не ниже IP20 для бытового использования и соответствие ТУ 3411-005-XXXX (российские технические условия). Схема подключения начинается с расчета тока: для первичной обмотки I = P / (U * cosφ), где P — мощность, U — напряжение, cosφ — коэффициент мощности (обычно 0,8-0,9 для индуктивных нагрузок).
Типичные применения в России включают усилители звука в домашних кинотеатрах, блоки питания для LED-освещения в офисах и стабилизаторы напряжения в частных домах, где скачки в сети — обычное дело. Без правильной схемы подключения возможны перегрузки, короткие замыкания или даже пожар, поэтому всегда проверяйте сечение проводов по ПУЭ (Правила устройства электроустановок).
- Первичная обмотка: обычно маркирована как 220В или пер..
- Вторичная обмотка: может быть с отводом для регулировки напряжения (6В, 12В, 24В).
- Заземление: обязательно для корпуса, чтобы избежать удара током.
«Правильный монтаж тороидального трансформатора продлевает срок службы оборудования на 50%, снижая риски поломок.»
Для наглядности рассмотрим базовую схему: первичная обмотка соединяется последовательно с выключателем, предохранителем и сетевым шнуром. Вторичная — параллельно с выпрямителем и конденсаторами для сглаживания пульсаций. В практике российских электромонтажников часто используют готовые клеммные колодки типа WAGO для надежного соединения без пайки.
Подготовка к подключению: выбор и расчет параметров
Перед тем как приступать к монтажу, необходимо тщательно подготовиться, чтобы схема подключения тороидального трансформатора соответствовала конкретным условиям эксплуатации. Начните с оценки мощности нагрузки: суммируйте потребление всех устройств, которые будут питаться от трансформатора. В российском быту это часто освещение, насосы в загородных домах или зарядные станции для электромобилей, где мощность может достигать 500-1000 ВА. Рекомендуется запас в 20-30% от расчетной величины, чтобы избежать перегрева.
«Выбор трансформатора с запасом мощности — это инвестиция в безопасность и долговечность системы, особенно в регионах с нестабильным электроснабжением.»
Проверьте маркировку на устройстве: российские трансформаторы обычно имеют наклейки с указанием номинального напряжения (220/50 Гц для первичной стороны), тока и типа изоляции. Если модель импортная, убедитесь в соответствии с ГОСТ Р 55106-2012, регулирующим трансформаторы силовые. Для расчетов используйте онлайн-калькуляторы от российских сайтов вроде Электротехника.ру или приложения Электрощит, которые учитывают локальные нормативы. Сечение проводов для первичной обмотки выбирайте не менее 1,5 мм² для мощностей до 100 ВА, а для вторичной — в зависимости от тока (например, 2,5 мм² для 5 А).
- Измерьте напряжение в сети мультиметром: в России оно должно быть 220 В ±10%, но в сельской местности возможны отклонения до 15%.
- Подберите предохранитель: медленный тип на 1,5-2 раза больше номинального тока трансформатора, чтобы защитить от пиковых нагрузок.
- Обеспечьте вентиляцию: трансформатор не должен касаться стенок корпуса ближе 5 см, как предписано ПУЭ.
В случае многофазных систем, характерных для промышленных объектов в России, схема подключения усложняется: используйте трехфазные тороидальные трансформаторы с отводом на звезду или треугольник. Здесь важно балансировать нагрузку, чтобы избежать перекоса фаз, что может привести к штрафам от энергосетевых компаний по нормам ФЗ-35 Об электроэнергетике.
Компоненты для подготовки: провода, клеммы и инструменты для монтажа тороидального трансформатора
Расчет потерь и эффективности
Тороидальные трансформаторы выделяют меньше тепла благодаря закрытому магнитному контуру, но все равно требуют учета потерь на холостом ходу (5-10% от мощности). В формуле расчета: потери = I0 * U * cosφ0, где I0 — ток холостого хода. Для типичных российских моделей это 0,1-0,5 А. Если вы подключаете в аудиосистемы, выбирайте экранированные варианты, чтобы минимизировать гул — проблему, актуальную для домашних студий в Москве и Санкт-Петербурге.
«Эффективность тороидального трансформатора достигает 98%, что делает его идеальным для энергоемких задач в условиях роста тарифов на электричество.»
Практический совет: перед подключением протестируйте трансформатор на столе с помощью лампы накаливания 60 Вт как нагрузки. Это позволит выявить дефекты обмоток без риска для основной схемы. В России популярны бренды вроде Трафо или Светотехника, где трансформаторы проходят сертификацию в Росстандарте, гарантируя качество.
| Параметр | Тороидальный трансформатор | Ламинированный трансформатор |
|---|---|---|
| КПД | 95-98% | 80-90% |
| Размер | Компактный (диаметр 80-200 мм) | Габаритный |
| Шум | Низкий (менее 30 дБ) | Высокий (до 50 дБ) |
| Цена в России (2025) | От 1500 руб. за 100 ВА | От 1000 руб., но с потерями |
Эта таблица иллюстрирует преимущества тороидальных моделей на российском рынке, где экономия энергии окупается за 1-2 года эксплуатации.
Столбчатая диаграмма сравнения потерь: тороидальный vs. ламинированный трансформатор
Пошаговая схема подключения тороидального трансформатора
Теперь перейдем к практической части: непосредственному монтажу. Схема подключения тороидального трансформатора зависит от типа нагрузки, но базовый принцип универсален для бытовых и промышленных применений в России. Начните с отключения питания и проверки изоляции обмоток тестером на сопротивление — оно должно быть бесконечным между первичной и вторичной сторонами. Используйте перчатки и антистатический коврик, особенно если работаете с чувствительной электроникой, как в сборке ПК или медицинского оборудования.
- Подготовьте компоненты: сетевой кабель с вилкой (сечение 1,5 мм²), предохранитель на 1 А для защиты, клеммник для соединений и изолирующую ленту.
- Соедините первичную обмотку: один конец к фазе (L) через предохранитель и выключатель, второй — к нулевой шине (N). В России обязательно подключайте защитный заземлитель (PE) к корпусу трансформатора, как требует ПУЭ 1.7.118.
- Для вторичной обмотки: если это понижающий трансформатор, подключите нагрузку параллельно выводам. Для симметричной нагрузки (например, стереоусилитель) используйте центр отвод, соединяя положительный и отрицательный полюсы симметрично.
- Добавьте фильтры: после вторичной стороны установите мостовой выпрямитель (типа КБ407) и электролитический конденсатор 1000 мк Ф на 25 В для стабилизации DC-выхода.
- Протестируйте: включите без нагрузки, измерьте напряжение на выходе — отклонение не более 5%. Затем подключите нагрузку и мониторьте температуру (не выше 60°C).
«Наиболее частая ошибка в схеме подключения — неправильная полярность вторичной обмотки, что приводит к нестабильному питанию и поломке компонентов.»
В промышленных схемах, таких как на заводах в Подмосковье, часто применяют автотрансформаторный вариант: первичная и вторичная обмотки частично перекрываются для регулировки напряжения. Здесь используйте реостат или тиристорный регулятор, но помните о ограничениях по мощности — не более 80% от номинала. Для аудиофилов в России популярна схема с раздельным питанием: отдельные трансформаторы для усилителя и предусилителя, чтобы избежать наводок. Такие установки собирают на базе отечественных конденсаторов К50-24, обеспечивая низкий шум на уровне 0,1 м В.
Варианты схем для разных нагрузок
Рассмотрим адаптации схемы под типичные российские сценарии. Для освещения: подключите вторичную обмотку к драйверу LED-ленты через стабилизатор LM317, чтобы компенсировать колебания в сети. В этом случае схема выглядит как последовательная цепь с резистором для ограничения тока. Для насосов в системах отопления частных домов: используйте повышающий трансформатор с реле контроля, интегрируя в общую автоматику на базе Аквафор или аналогичных брендов. Схема включает датчик давления и автоматический отключатель при перегрузке.
Если нагрузка импульсная, как в инверторах для ИБП, добавьте сглаживающий дроссель на 10 м Гн перед вторичной обмоткой. Это предотвратит пиковые токи, актуальные при частых отключениях света в регионах вроде Сибири. Всегда документируйте схему в журнале, особенно для коммерческих объектов, где инспекция Ростехнадзора требует чертежей по форме ОПО-1.
«Гибкость схемы подключения позволяет тороидальному трансформатору интегрироваться в любые системы, от бытовых до промышленных, повышая общую надежность на 40%.»
Для наглядного представления распределения нагрузок в типичной схеме рассмотрим диаграмму, показывающую пропорции использования обмоток в различных приложениях.
Круговая диаграмма распределения типов нагрузок для тороидальных трансформаторов в России
- Бытовое питание: 35% — зарядки, мелкая техника.
- Аудио: 25% — усилители, где низкий шум критичен.
- Освещение: 15% — LED-системы в офисах.
- Промышленность: 10% — станки, конвейеры.
- Стабилизация: 10% — защита от скачков в сети.
- Другое: 5% — экспериментальные проекты.
Такая структура подчеркивает универсальность устройства, делая его востребованным на рынке. При самостоятельном подключении всегда консультируйтесь с электриком, имеющим допуск группы IV, чтобы соответствовать нормам охраны труда.
Безопасность и обслуживание тороидального трансформатора
После подключения важно обеспечить долгосрочную эксплуатацию, соблюдая правила безопасности. Регулярно проверяйте температуру корпуса: если она превышает 70°C, немедленно отключите устройство и очистите от пыли. В российских условиях, с высокой влажностью в южных регионах, используйте герметичный корпус IP54 для защиты от конденсата. Ежегодно тестируйте изоляцию мегаомметром на 500 В — сопротивление должно быть не менее 100 МОм по нормам ПУЭ.
«Правильное обслуживание снижает риск пожара на 90%, особенно в перегруженных сетях городских квартир.»
Признаки неисправности: гудение выше 40 д Б, запах нагрева или искрение на клеммах. В таких случаях замените обмотки или обратитесь в сервис, сертифицированный по ГОСТ Р ИСО 9001. Для промышленного использования внедрите систему мониторинга с датчиками температуры, интегрированными в SCADA-системы, распространенные на предприятиях Урала.
Часто задаваемые вопросы
Как правильно рассчитать мощность тороидального трансформатора для домашней сети?
Для расчета суммируйте мощность всех подключенных устройств, добавив запас 25%. Например, если общая нагрузка 400 Вт при коэффициенте мощности 0,8, то номинал трансформатора — не менее 500 ВА. Учитывайте пиковые пуски: для насосов умножьте на 3-5. Используйте формулу P = U * I * cosφ, где U — напряжение, I — ток. В России проверьте соответствие тарифам энергокомпаний, чтобы избежать перегрузок.
Что делать, если трансформатор нагревается при подключении?
Сначала отключите питание и дайте остыть. Проверьте нагрузку: если она превышает номинал, уменьшите. Очистите вентиляционные отверстия от пыли и обеспечьте зазор 10 см от стен. Если проблема сохраняется, измерьте ток мультиметром — превышение на 20% указывает на короткое замыкание. Рекомендуется замена предохранителя на медленный тип. В быту это часто из-за некачественных проводов; используйте медные с сечением 2,5 мм².
- Проверьте соединения на ослабление.
- Измерьте сопротивление обмоток.
- Обратитесь к специалисту при подозрении на дефект.
Можно ли самостоятельно ремонтировать тороидальный трансформатор?
Самостоятельный ремонт возможен для простых задач, как замена клемм, но требует навыков электрика. Разберите корпус, проверьте обмотки на обрыв тестером. Если повреждена изоляция, используйте лак для пропитки по ГОСТ 18280. Для сложных случаев, как перемотка, обратитесь в мастерскую — это дешевле новой покупки. В России сервисы в крупных городах предлагают гарантию 1 год. Не ремонтируйте под напряжением, чтобы избежать удара током.
Как защитить трансформатор от перепадов напряжения в сети?
Установите стабилизатор или реле напряжения перед первичной обмоткой, например, модель РН-113 с диапазоном 160-260 В. Добавьте варистор для подавления импульсов. В сельских районах России, где скачки до 20%, интегрируйте ИБП на 1000 ВА. Регулярно калибруйте устройство: отключайте при U ниже 180 В или выше 250 В. Это продлевает срок службы до 15 лет.
- Выберите устройство с автоматическим отключением.
- Проверьте совместимость по мощности.
- Мониторьте логи для анализа сбоев.
В чем разница между тороидальным и обычным трансформатором при выборе для аудиосистемы?
Тороидальный обеспечивает низкий шум (менее 20 д Б) и минимальные магнитные помехи благодаря кольцевой форме, идеально для аудио. Обычный ламинированный трансформатор гудит и создает наводки, искажая звук. В России для hi-fi систем выбирайте тороид с экранированием, мощностью 300 ВА. Эффективность выше на 10%, что снижает потребление энергии. Цена тороидального на 30-50% дороже, но окупается качеством звучания.
| Характеристика | Тороидальный | Обычный |
|---|---|---|
| Шум | Низкий | Высокий |
| Помехи | Минимальные | Значительные |
| Подходит для аудио | Да | Условно |
Как интегрировать тороидальный трансформатор в систему умного дома?
Подключите через реле с управлением от контроллера, например, на базе Arduino или Яндекс-станции. Используйте вторичную обмотку для питания датчиков и освещения. Добавьте Wi-Fi-модуль для мониторинга тока через приложение. В России совместимы с экосистемой Умный дом от Ростелекома. Обеспечьте изоляцию для безопасности, следуя нормам ФЗ-152 о персональных данных при интеграции.
Резюмируя основное
В статье мы рассмотрели ключевые аспекты тороидальных трансформаторов: их конструктивные преимущества, области применения в быту и промышленности, схемы подключения для различных нагрузок, меры безопасности и типичные вопросы пользователей. Эти устройства обеспечивают высокую эффективность, низкий шум и надежность, делая их незаменимыми в современных электрических системах России. Подводя итог, тороидальный трансформатор — это оптимальный выбор для стабильного питания, минимизирующий потери и риски.
В заключение, всегда рассчитывайте мощность с запасом, соблюдайте правила заземления и регулярно обслуживайте оборудование, чтобы избежать перегревов и сбоев. Консультируйтесь с квалифицированными специалистами при монтаже и используйте сертифицированные компоненты по российским стандартам. Не откладывайте внедрение: выберите подходящий тороидальный трансформатор для вашего проекта прямо сейчас, чтобы повысить надежность системы и сэкономить на энергозатратах — закажите модель и начните сборку сегодня!
